Охлаждение компрессора

Компания StarKraft представляет своим клиентам полный комплекс услуг. К примеру, продажа поршневых компрессоров сопровождается квалифицированной консультативной помощью, обеспечением полного комплекса мероприятий по монтажу и запуску оборудования. Также мы предлагаем услуги по сервисному гарантийному и послегарантийному обслуживанию. Компания работает со всеми моделями компрессорного оборудования. Мы обслуживаем оборудование любого типа и всех моделей – компрессоры винтовые и поршневые.

На нашем сайте вы также можете найти полезную информацию о правилах по выбору и эксплуатации компрессорных станций. В этом материале мы остановимся на таком важном вопросе, как охлаждение компрессора. Система охлаждения зависит от модели установки, и может быть воздушной или водяной.

Воздушная система охлаждения

По причине конструктивных особенностей и предназначения, воздушная система охлаждения традиционно встречается на поршневых компрессорах. Дело в том, что эти модели рассчитаны на краткосрочные включения, что не допускает значительного повышения температуры двигателя. Следовательно, нет смысла использовать сложные и дорогостоящие виды охлаждения компрессоров, к которым относятся жидкостные системы.

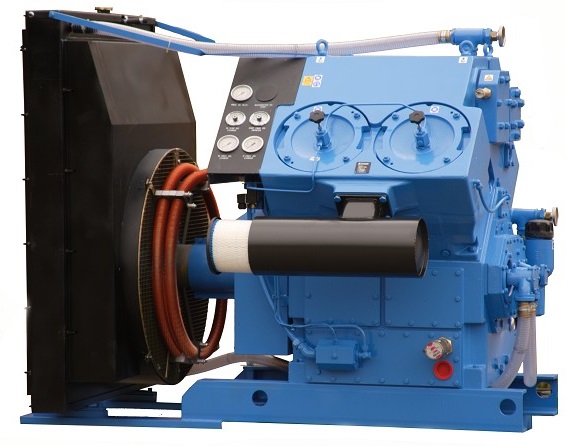

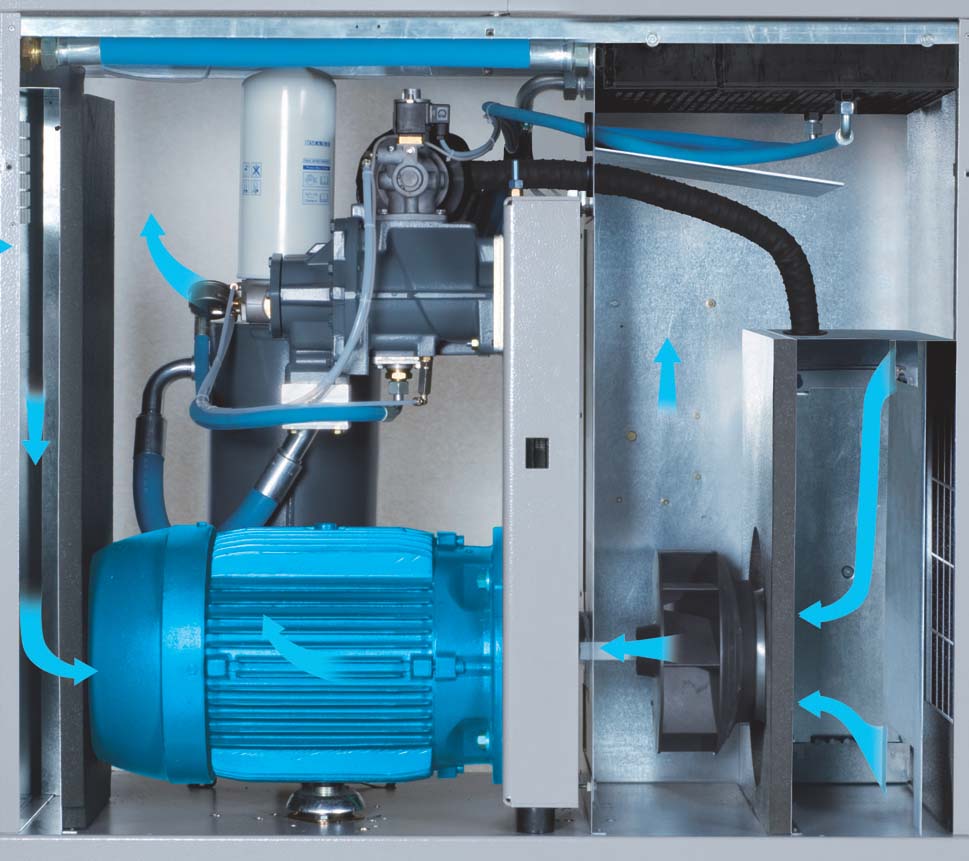

Воздушное охлаждение – это простейшая система, в состав которой входит вентилятор и защитная решетка. Задача вентилятора состоит в нагнетании потока воздуха на греющиеся агрегаты и механизмы установки (поршни и двигатель). Важнейшее преимущество, которым обладает воздушное охлаждение компрессора – его простота, надежность и безопасность. Также стоит отметить, что наличие данной системы существенно не отражается на стоимости оборудования. Ее практически не нужно обслуживать. В качестве хладагента выступает бесплатный и общедоступный ресурс – воздух. Однако воздушная система менее эффективна, чем водяные виды охлаждения компрессоров.

Водяная система охлаждения

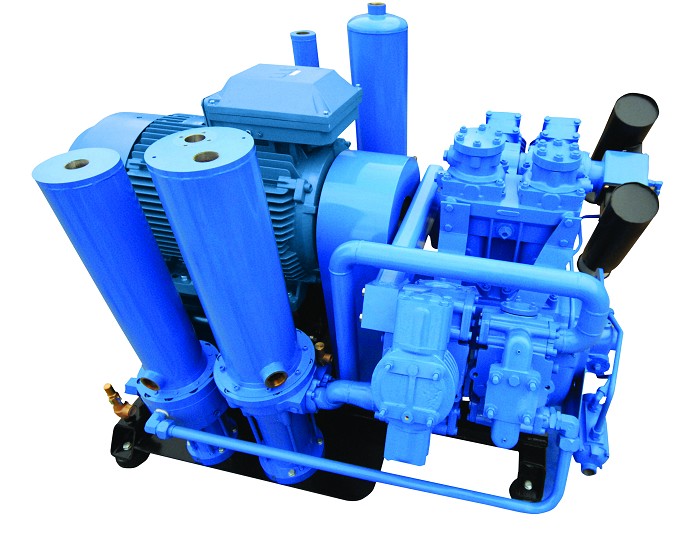

Модели винтовых компрессоров чаще всего имеют водяную систему охлаждения. Поскольку винтовые станции имеют более сложную конструкцию и рассчитаны на продолжительный интервал беспрерывной работы, они нуждаются в более эффективном охлаждении. Его способны обеспечить водяные системы. Сегодня встречаются следующие виды охлаждения компрессоров этого типа:

  • Закрытая система с циркуляцией воды;
  • Открытая система без циркуляции воды;
  • Открытая система с циркуляцией воды.

Закрытая система с циркуляцией воды

Системой охлаждения данного типа предусмотрено, что вода постоянно циркулирует внутри ее, между компрессором и охладителем. Вода может охлаждаться воздухом (для этого используется охлаждающая батарея). Кроме этого, дополнительное охлаждение может обеспечиваться вентилятором (или системой вентиляторов). Для наполнения закрытых систем используется предварительно очищенная и смягченная вода, возможно с добавлением антифриза.

Открытая система без циркуляции воды

Для заполнения такой системы используется обычная водопроводная вода, либо вода из природных водоемов. После того, как жидкость проходит через систему и охлаждает компрессор, она сливается в стоковую шахту. Такая система отличается простотой конструкции и невысокой стоимостью монтажа. В то же время стоит отметить, что эксплуатационные расходы на содержание компрессора с такой системой могут быть достаточно высоки – необходимо учитывать большой расход водопроводной воды. Если вода берется из природных водоемов, за нее платить не придется. Но в таком случае нужно будет обеспечить ее предварительную фильтрацию и очистку.

Открытая система с циркуляцией воды

Этот вид системы охлаждения построен так, что нагретая в процессе охлаждения компрессора жидкость возвращается для охлаждения в башенный охладитель. В этом устройстве вода разбрызгивается в верхней части камеры, сквозь которую в этот момент продувается поток воздуха. Такой способ охлаждения приводит к тому, что часть воды испаряется, а оставшаяся жидкость снижается до температуры, которая на 2 градуса ниже температуры окружающей среды.

Охлаждение компрессора с такой системой (открытой с циркуляцией воды) обычно используют на объектах, расположенных в местах, где имеются определенные сложности с подачей необходимого объема свежей воды. Недостаток использования такой системы охлаждения – загрязнение жидкости. Кроме того, чтобы компенсировать испарения при охлаждении жидкости, в систему необходимо обеспечить поступление свежей воды.

В общем можно сделать вывод, что водяные системы охлаждения более эффективны, но имеют ряд особенностей:

  • Сложная конструкция;
  • Необходимость подачи свежей воды;
  • Загрязнения и образование накипи;
  • Эксплуатация компрессоров с водяной системой охлаждения требует дополнительных затрат.

Подготовлено: Андрей Ивановский

Охлаждение необходимо для наиболее производительной и продолжительной работы агрегатов. И у воздушной, и у водяной системы есть свои преимущества. Водяной контур эффективнее воздуха, но требует дополнительных расходов на обслуживание.
